16月下美人mxマグシールドレス化プチ改造メンテナンス！

記事の外部ブログへ移動
どーも！！
東海釣り三昧です！！

ぼちぼち地元でもキスの釣果が出だしました(*ﾟ▽ﾟ)ﾉ

ただ遠い(≧□≦;)
7.5色～・・・

8色出そうと思うと狙いが定まらない僕には
厳しいです(≧□≦;)

てか仕掛け餌付きで8色は投げれた試しがないｗｗ
ってことで早めの筋トレ＆素振り開始です(^^

投げ専用筋トレ始めて左右でアンバランスな
筋肉痛に襲われてますｗｗ

早くコアンスタントに正確なコントロールで
８色投げれるようになりたいです(>_<)

ってことで本題！！

今回は前回の紹介した
16月下美人MX2004のマグシールドレス化
が調子が良さそうなので
もう一つの16月下美人MX2004DHも
マグシールドレス化した時の紹介です(^_^)

マグシールドレス化のついでにベアリングをハンドルノブに4つ追加と
すべてバラして洗浄＆オイルメンテ
ドライブギヤ等とベアリング間のシム調整もしました＼(^o^)／

そのかいあって、ハンドルのガタは
ほぼ無くなり軽くなってメンテナス性は向上♪

ハンドルは手が置いてかれるくらい軽くなりました（笑）
（おおげさかw??いやでもまじでw）

その代わりグリスは極限まで減らしてあるので
頻繁にメンテナンスしてあげないと
いけないかもしれませんが・・・(^_^;)

メンテナンスし過ぎもよろしくないし
バランスが難しいですね(> <;)

まぁでも今回はライトゲーム用リールで
波もかぶらないし砂も基本噛まないし
リーリングもジグ単なら回数も抵抗も比較的少ないってことで
使い心地にフォーカスして
弄ってやりました(^_^;)

因みにマネするのはオススメしません(>_<)

メーカーのサポートがきかなくなるかも
しれません！！

マネしても自己責任でお願いしますｗｗ

で！！！

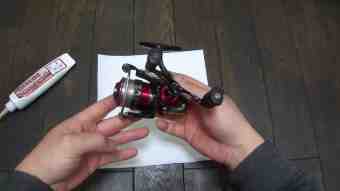

こいつが今回弄る１６月下美人MX2004DH！！

ばらしていきます！！！

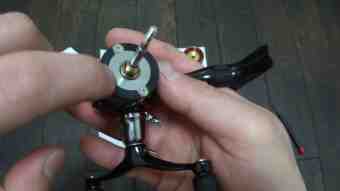

今回のメインターゲットのマグシールド！！

まわりに見える黒いリングがマグオイルです！！

このマグシールド本体を外して分解します！！

このマグシールド本体の磁石が邪魔なんです！

磁力の影響でクラッチリングが重くなるし
クラッチリングとのクリアランスが調整しにくいし；￣ロ￣）！！

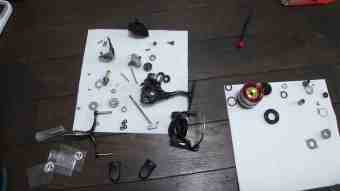

で、ついでにメンテナンスするためにバラバラにします(*ﾟ▽ﾟ)ﾉ

順番に並べておけばよっぽど大丈夫(^^♪

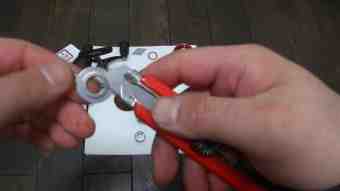

ベアリングとギアの間にはシムって隙間調整板があるから
なくさないように注意してください(^o^)

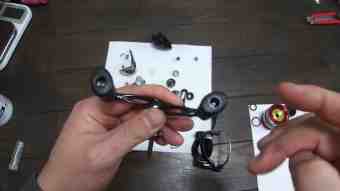

ついでにベアリングをハンドルノブに追加！！

近所にラジコン屋があるので
そこで購入(^^♪

ネットでも簡単に購入できます(*^-^)
今回使ったのは
外径7ｍｍ内径4ｍｍ厚さ2.5ｍｍの
ラジアルボールベアリングです！！

ただ種類が腐るほどありますｗ
まぁサイズが一緒のラジアルボールベアリングなら
どれでも入るんですケド・・・

ボールじゃなくてローラーだったりニードルだったり・・

シールドされてたりされてなかったり・・・

ラジアルじゃなくてスラストだったりアンギュラだったり・・・

特殊車体整備士の資格（一応国家資格ｗｗ）
取った時に基礎工学でちょっと勉強しただけですが(笑)

3級のガソリン整備士も持ってますｗｗ
仕事の都合上、2級も取りに行かなきゃいけないんですが・・・
なかなか行く時間が取れなくて(/≧◇≦＼)アチャー!!

話がそれましたｗｗ

まぁベアリングもなかなか深いので興味があれば
調べてみても面白いとおもいますｗｗ

ベアリング追加した後は

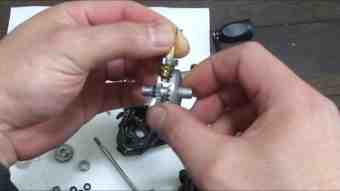

ギヤのシム調整！！

若干ドライブギヤとピニオンギヤのアタリが
強い気がするから調整！！

調整用のシムもラジコン屋に売ってます(^^♪
もちろんネットでも購入可能！！

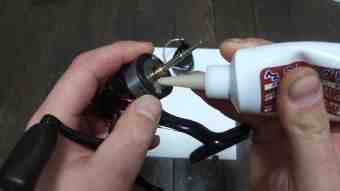

で、本体組んでマグシールドの改造！！

改造って言っても、磁石外した本体のプレートを
クラッチリングに干渉しないようにはめてから
グリスでシールドしてやるだけｗｗ

完成(^^♪

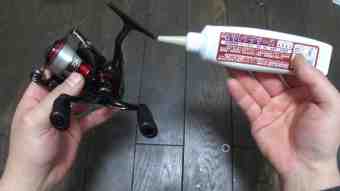

今回シールドに使用したのはウレアグリスです！！

グリスメーカーに
『耐水防水性能が一番高いグリス教えてください！！』
って聞いたら教えてくれたのがこのウレアグリスです！！

実はこの方法にたどり着くまでに散々試行錯誤しました(/≧◇≦＼)アチャー!!

その内容は動画内で説明しています！！
ハンドルノブのベアリングとカラーの比較もしてるので
よかったら観てくださいｗｗ
