レンジメタル７０完成♪♪♪

記事の外部ブログへ移動
今まで作ったメタルバイブの集大成！？！
レンジバイブのマジ鉄板バージョン！？！

前回の記事でもちょっとだけ書きましたが２５ｇ前後を目標にとりあえず作ってみましたが……

すでに完成してるものの完全に納得いく物には程遠く難しさを痛感してますf^_^;

尚、今回からはステンレス材を使用しております。

アルミ材の１．５mmでの問題を解決しようと加工のし易さを考慮して同素材の１mmにとも思いましたがやはり強度の問題も気になると言うこともあり、

ステンレス０．８mmとかが有ればベストな感じもしますがホームセンターなどを何カ所か廻ってみましたが、売ってな～い。

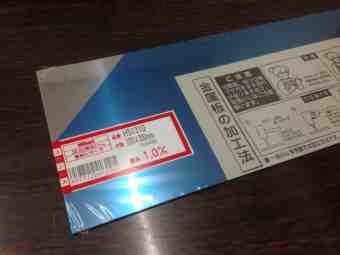

ステンレス１mmでがんばってみました。

メッチャ硬いです(笑)

それでは製作工程です^_^

まずは、

ウエイト無しのレンジバイブを以前に製作してるコピー型で作って、
それを妄想しながら好きな形にカット。

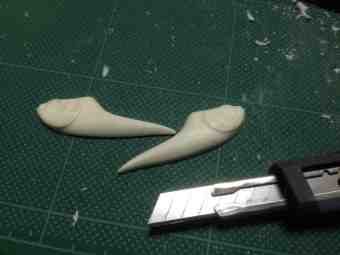

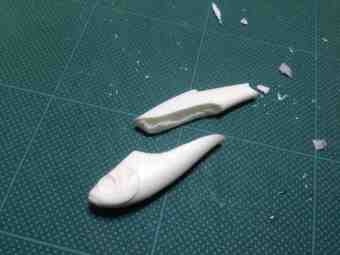

それを真ん中から真っ二つに！
意外にムズイですf^_^;

ウエイト調整の為妄想しながら貼り合わせ面をサンドペーパーなどで削ります。

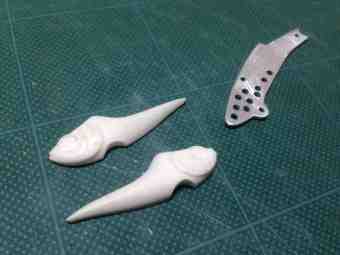

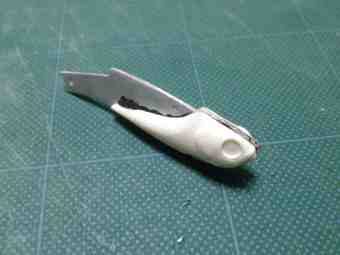

そしてプレートを挟み込んでいく訳ですが左右のバランスが微妙に上手くいきません。

真っ二つにカットするとことサンドペーパーでの削り方の精度が求められるとこですね。

ちなみに型作り用なので挟み込むプレートはアルミ材１．５mmを使用しました。

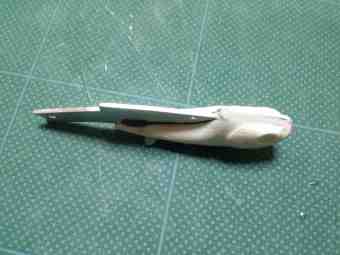

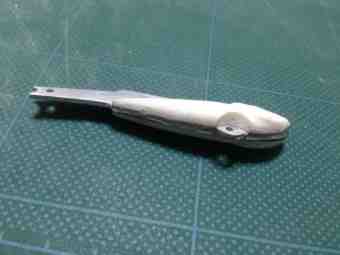

そして貼り合わせてみます。

２液系のボンドを使用しました。

そして貼り合わせ面の溝も２液系のボンドで埋めてみました。

ボンドの硬化を待ちはみ出しなどを整えて、

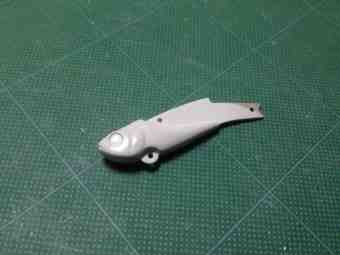

サフ(下塗り)仕上げ♪

マスターブランク完成です♪

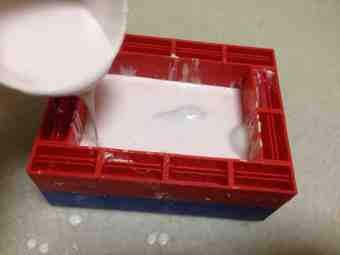

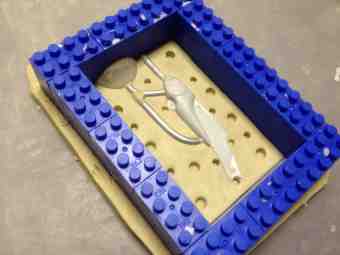

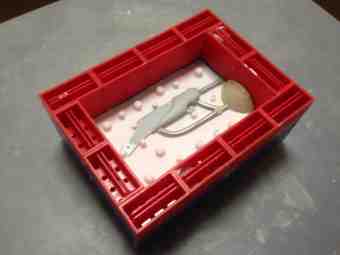

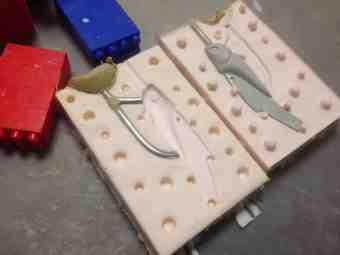

続きましてシリコン型の作成ですが今までの作り方と同じですので簡単に^_^

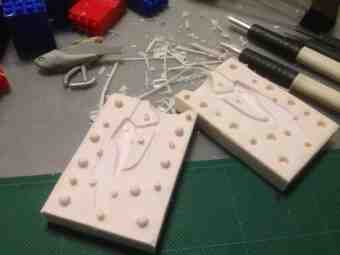

両面完了。

まずまずです^_^

そして初のステンレス材の加工です。

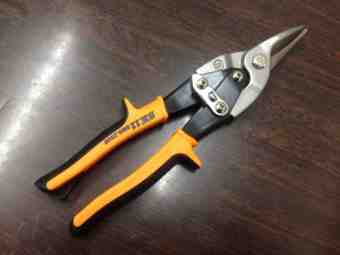

今回から導入の金切バサミです。

取説にはステンレスは０．６mmまでとなっておりますが１mmはどうでしょう？無理があるかな？！(笑)

ちなみにアルミの１．５mmはサクサク切断できます。

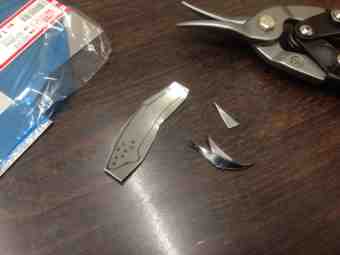

さっそく下書きして切ってみました。

反りますねぇ～f^_^;
やや無理があるものの何とか切断できます。

傷をできるだけつけないようにプレートにウエスを被せて上からプラスチックハンマーで叩いて反りを直し、

ベルトサンダーで形を整えました。

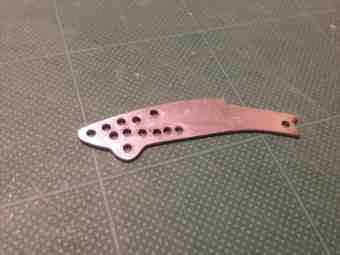

そして穴あけ作業も終了。

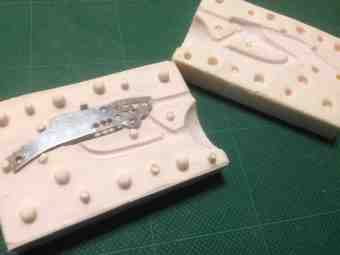

型にセットして、

いつものように鉛を流し込んんで、

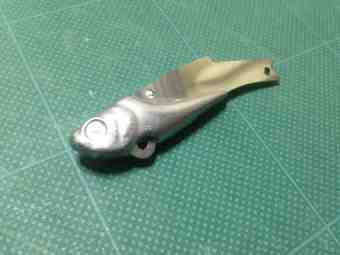

完成でーす！！

しか～し~_~;

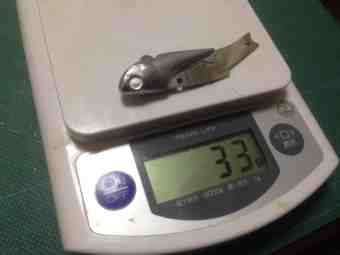

目標ウエイト２５ｇ前後でしたが…

３３ぐらむ…

ある意味…

しっぱいです(苦笑)

またいつの日か…
やる気がでたらこれの減量モデルにチャレンジしてみる所存でございます♪( ´θ｀)

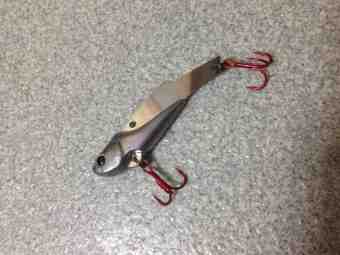

まぁとりあえずこれはこれで使えるかなとf^_^;

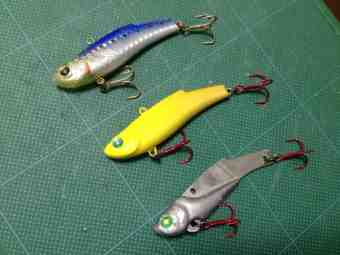

上からオリジナル、コピー、レンジメタル(仮名)。

それではまた(^-^)/

iPhoneからの投稿
